泵用三爪联轴器说明
发表时间：2021-10-20 10:03:00
文章来源：华硕传动机械 人气：352
在非金属弹性元件联轴器种类中有一款泵上专用的联轴器：泵用三爪联轴器，也叫爪式联轴器。其结构与梅花联轴器、星型联轴器类似。
一、产品简介：

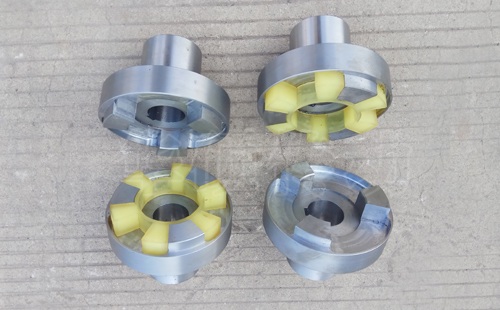

泵用三爪联轴器是利用非金属材料制成的六爪弹性垫，置于两半联轴器之间的对合槽中，通过弹性垫传递转矩实现两半联轴器联接。
二、产品特性：体积小，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合；惯性力小，适用于转矩不大，转速较高，无急剧冲击的两轴联接。
三、产品基本参数：
许用相对径向位移(0.01d+0.25)mm，d为轴直径(mm)；许用相对角位移0度40分；联轴器的附加径向力为(0.1～0.3)P；
四、水泵行业的标准代号为Bl104
五、基本性能参数如下：
联轴器最大外径75-210mm
许用转速：6300-2740r/min
公称扭矩：1500-85000N.m
泵端联轴器尺寸：
轴孔范围：16-50mm
长度范围：28-90mm
电机端半联轴器尺寸：
轴孔范围：32-85mm
长度范围：32-100mm
六、订货、询盘出示数据举例：
例如：
主动端：Y型轴孔，A型键槽，轴孔直径d1=22mm，轴孔长度L=84mm
从动端：型轴孔，A型键槽，轴孔直径d2=35mm，轴孔长度L=107mm
外径105
即三爪联轴器外径105-22*84/35*107 铸铁件
友情提示：T型六角梅花垫也就是水泵三爪联轴器用的弹性体是用于联轴器中间起到减震、绝缘、缓冲传递扭矩之作用，不同材质和不同硬度的弹性体传递的扭矩也不样，硬度越高传递的扭矩就越大。
