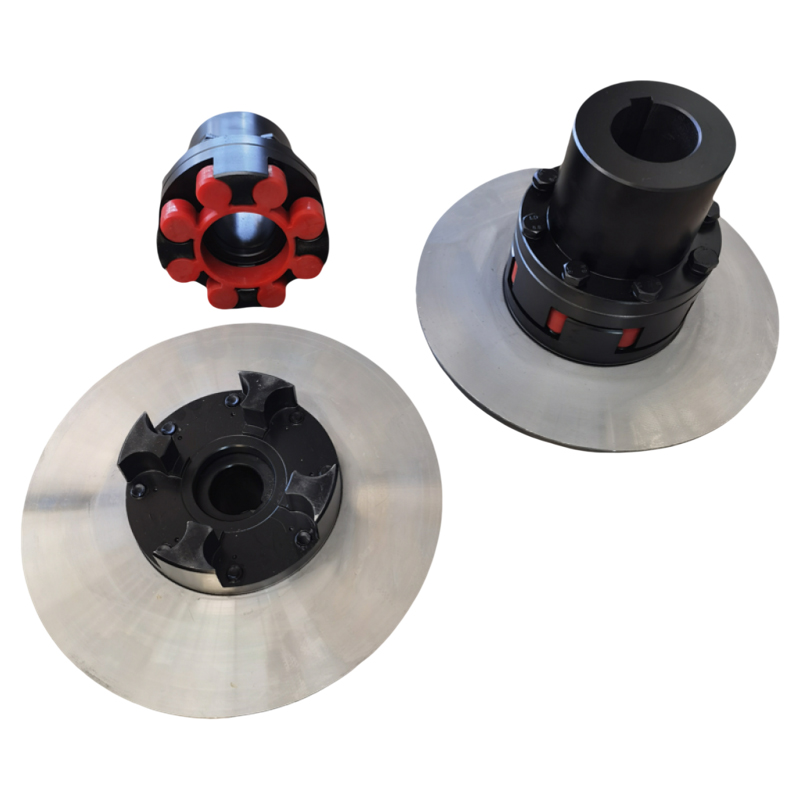

LMPK 型带制动盘梅花联轴器是集成动力传递、弹性补偿、制动三重功能的分体式传动部件，核心由半联轴器、梅花弹性体、制动盘、紧固件四大模块组成，适配卷扬、起重、冶金等需快速制动与缓冲的重载场景。
一、结构组成与性能要求
1. 半联轴器（2 件，主动 / 从动端）
结构：45# 钢（调质）/ZG270-500 铸钢，带轴孔（Y/Z 型）、键槽、梅花凸爪；一端集成 / 分体式制动盘安装位。
核心功能：与轴键连接传递转矩，凸爪咬合弹性体实现扭矩与位移补偿。
带制动盘梅花形联轴器性能要求
材质硬度：HB 220–260，保证强度与耐磨性。
加工精度：凸爪齿面 Ra≤1.6μm，轴孔配合 H7/js6，确保啮合与同轴度。
强度：满足公称转矩 25–25000N・m，凸爪无塑性变形、断裂。
2. 梅花弹性体（核心缓冲件）
结构：聚氨酯（PU）/Hytrel 材质，6/8/10 瓣梅花形，嵌入两半联轴器凸爪之间。
核心功能：缓冲减振、补偿轴向 / 径向 / 角向偏移、电绝缘、过载保护。
性能要求
硬度：邵氏 A 70–90（按需选软 / 硬）。
补偿量：轴向≤1.5mm、径向≤0.2mm、角向≤1°。
环境：耐油、耐磨，工作温度 - 35℃～+80℃，电绝缘≥10¹⁰Ω。
寿命：≥8000h 连续运行，无裂纹、永久变形。
3. LMPK梅花联轴器制动盘（分体式）
结构：45# 钢（淬火）/ 不锈钢，盘式结构，与半联轴器分体 / 螺栓连接，适配钳盘式制动器。
核心功能：配合制动器实现快速、平稳制动。
性能要求
表面：Ra≤0.8μm，平面度≤0.05mm，保证制动摩擦均匀。
硬度：HRC 45–55，耐磨、抗热变形。
制动响应：急停响应＜0.3s，定位精度高。
强度：承受制动扭矩无裂纹、变形。
4. 制动盘联轴器紧固件与辅助件
结构：高强度螺栓、螺母、垫圈、定位销；分体式结构，更换弹性体无需移动设备。
核心功能：连接紧固、定位、保证装配精度。
性能要求
强度：8.8 级及以上，防松可靠。
装配：同轴度≤0.05mm，端面跳动≤0.1mm。
二、LMPK型带制动盘梅花联轴器整体性能要求
传动性能：效率≥98%，无打滑、异响，转矩传递平稳。
补偿能力：轴向 / 径向 / 角向补偿满足标准，不影响传动与制动。
制动性能：响应快、制动平稳、无冲击，满足安全规范。
维护性：免润滑，弹性体更换便捷（分体式），维护周期长。
可靠性：连续运行寿命≥10000h，过载保护可靠。
