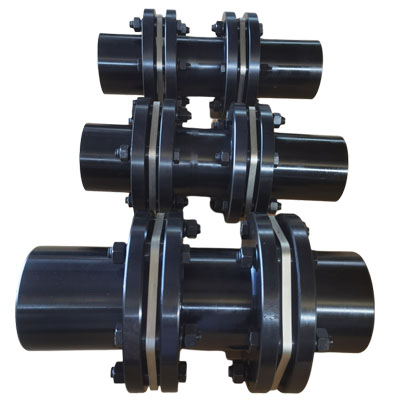

JZMJ 型带中间轴膜片联轴器型号种类及主要规格尺寸
JZMJ 型（JB/ZQ4717-2006 标准）是重型机械用带中间套膜片联轴器，也称为双膜片联轴器，具有机械强度高、承载能力大、无需润滑、使用寿命长等特点，适用于高温、高速、有腐蚀介质的工况环境。
一、型号种类
JZMJ 型带中间轴膜片联轴器按公称转矩从63N·m到4000N·m分为多个型号，标准型号系列为：JZMJ1、JZMJ2、JZMJ3、JZMJ4、JZMJ5、JZMJ6、JZMJ7、JZMJ8、JZMJ9、JZMJ10等。
二、主要规格尺寸表（JB/ZQ4717-2006）
以下为 JZMJ 型膜片联轴器的核心规格参数（单位：mm，质量单位：kg，转动惯量单位：kg・m²）：
| 参数符号 | 参数名称 | 说明 |
|---|---|---|
| Tn | 公称转矩 (N・m) | 长期稳定传递的额定转矩，选型时需≤实际工作转矩 |
| [n] | 许用转速 (r/min) | 安全运行最高转速，需≤实际工作转速 |
| d,d₁ | 轴孔直径 (mm) | 适配两轴直径，支持 Y/J/Z 型轴孔 |
| L | 轴孔长度 (mm) | 不同轴孔直径对应标准长度 |
| D | 最大外径 (mm) | 联轴器轮廓最大直径 |
| D₁ | 膜片安装直径 (mm) | 膜片组安装位置直径 |
| D₂ | 中间套直径 (mm) | 连接两侧膜片组的中间部件直径 |
| L₁min | 中间轴最小长度 (mm) | 可按需加长，每增 1mm 质量相应增加 |
| t | 膜片厚度 (mm) | 标准厚度为 8±0.2mm |
| m | 质量 (kg) | 不含加长中间轴部分质量 |
| I | 转动惯量 (kg・m²) | 动力学计算关键参数 |
三、补充技术参数
轴孔类型：支持Y 型 (圆柱形)、J 型 (紧定螺钉)、Z 型 (圆锥形)，适配电机、减速器等重型机械轴端，部分型号带 A 型键槽。
补偿能力（径向 / 角向 / 轴向）：
径向：0.15~2.0mm（型号越大，补偿量越大）
角向：1°~2.5°
轴向：5~20mm（通过膜片弹性变形实现）
材质与精度：
半联轴器：45 号钢或合金结构钢，调质处理
膜片组：不锈钢（1Cr18Ni9Ti），激光切割
中间套：45 号钢，表面发黑处理
制造精度：符合 GB/T 1184-1996 中 IT7 级精度要求
选型要点：
转矩安全系数：建议 1.5~2.0（Tn≥实际工作转矩 × 安全系数）
转速校核：[n]≥实际工作转速 ×1.1
轴孔匹配：d,d₁需与两轴直径一致，L 需满足轴端配合长度要求
安装空间：需预留 D×(L 总) 的安装空间（L 总 = 2L+L₁）
三、补充说明
轴孔类型：支持圆柱形轴孔（Y 型）、圆锥形轴孔（Z 型）、紧定螺钉轴孔（J 型），适配重型机械常用的电机、减速器轴端类型，部分型号带键槽（A 型）。
中间轴长度：表中 L1min 为中间轴最小长度，实际应用中可根据需要增加，每增加 1mm，质量相应增加。
选型提示：
根据传递转矩、轴转速、轴径和安装空间选择合适型号
转矩应小于等于公称转矩 Tn，转速应小于等于许用转速 [n]
轴孔直径需与所连接的两轴直径匹配
标准依据：所有规格尺寸均符合 JB/ZQ4717-2006《重型机械用膜片联轴器》标准，该标准替代了 JB/ZQ4717-1998。
