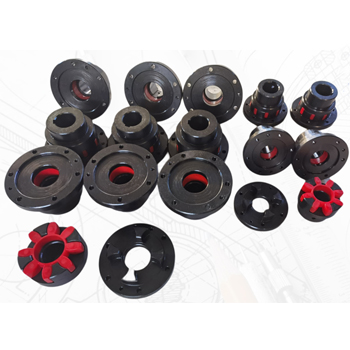

LXD型带法兰式星型联轴器作为传动系统中的关键部件，以其独特的结构设计和卓越性能，在众多领域发挥着至关重要的作用。以下将从主要规格尺寸、性能以及结构组成方面进行详细介绍。
1、主要规格尺寸
带法兰式星形弹性联轴器型号丰富，如常见的 LXS 系列，不同型号对应着不同参数。以 LXS1 型号为例，公称转矩为 20N.m，许用转速达 10000r/min ，轴孔直径范围为 6 - 9mm ，轴孔长度在 Y 型时，对于 6、7mm 直径的轴孔为 18mm，8、9mm 直径的轴孔为 22mm；在 J1、Z1 型时，10、11mm 直径的轴孔对应长度为 22mm。其大外径 D 为 65mm，转动惯量为 0.0004kg.㎡ 。从整体系列来看，公称转矩覆盖 20 - 25000N.m ，许用转速范围在 10000 - 1450r/min ，轴孔直径为 6 - 180mm ，轴孔长度根据不同轴径和型号从十几毫米到几百毫米不等，大外径也从几十毫米到数百毫米，如 LXS16 的大外径可达 420mm ，以满足各类设备在不同工况下的安装与传动需求。
2、性能特点
补偿能力出色：当两轴线无角向位移时，径向位移范围可达 0.4 - 2.2mm，轴向位移范围为 1.2 - 6.4mm ；当两轴线无径向位移时，最大角补偿量为 1.5° 。能有效补偿因制造及安装误差、工作中的磨损、受载变形等原因导致的两轴相对偏移，保证传动系统稳定运行。
缓冲减震效果佳：采用工程塑料作为弹性元件，该材料具备良好弹性，可有效缓冲设备启动、正反转、中高速运转时产生的振动与冲击，保护设备零部件，延长设备使用寿命，适用于如冶金、矿山等振动冲击频繁的工作场合。
承载能力强：传递转矩范围为 20 - 35000N.M ，能满足从低扭矩到高扭矩多种工况需求。在承受过载时，由于聚氨脂弹性体由凸形爪块限制，可避免因冲击产生内部变形及离心力产生外部变形，且凸爪大凹面使渐开线齿上表面压力小，齿不易磨损或变形。
适用温度范围广：工作温度为 - 35 - +80 摄氏度 ，部分特殊工况下，高温极值甚至可承载 100℃高温，能适应不同环境温度下的工作要求，在寒冷地区或高温车间等场景均可稳定运行。
维护简便：无需润滑，大大减少维护工作量，可连续长期运行，降低设备停机维护时间与成本，提高生产效率。
3、结构组成

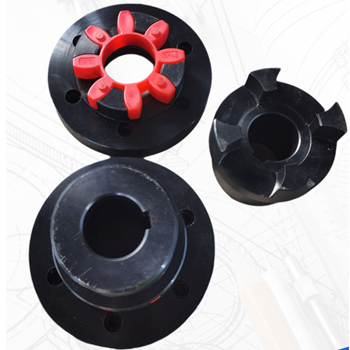

带法兰式爪式联轴器主要由两个带凸爪形状的法兰半联轴器和星型弹性元件构成。两个法兰半联轴器分别与主动轴和从动轴相连，通过高强度螺栓和自锁螺母紧固，实现动力传递。星型弹性元件置于两法兰半联轴器凸爪之间，起到缓冲、减震以及补偿两轴相对位移的作用。在运转过程中，主动轴通过法兰半联轴器带动星型弹性元件，再由星型弹性元件驱动另一个法兰半联轴器，进而带动从动轴转动。这种结构设计使得联轴器不仅能高效传递转矩，还能有效应对复杂工况下两轴的各种位移变化，保障传动系统平稳、可靠运行。
