前面说到WG系列有一个是带制动轮的WGZ型的，同样GCL系列里也有一个系列产品带制动轮NGCL型、NGCLZ型。

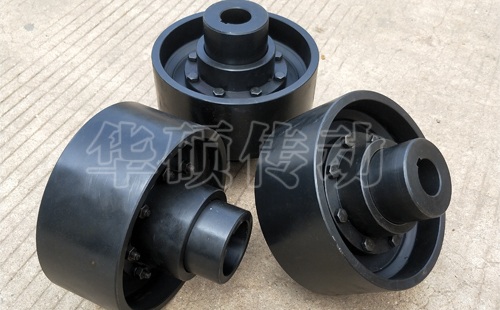

一、产品介绍：NGCL型带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器及制动轮等零件组成。
二、产品型号：
NGCL型带制动轮鼓形齿式联轴器JB/ZQ4644-97具体型号
NGCL1、NGCL2、NGCL3、NGCL4、NGCL5、NGCL6、NGCL7、 NGCL8、NGCL9、NGCL10、NGCL11、NGCL12、NGCL13、NGCL14
NGCLZ带制动轮鼓形齿式联轴器具体型号
NGCLZ1、NGCLZ2、NGCLZ3、NGCLZ4、NGCLZ5、NGCLZ6、 NGCLZ7、NGCLZ8、NGCLZ9、NGCLZ10、NGCLZ11、NGCLZ12、NGCLZ13、 NGCLZ14
三、产品型式：A型NGCL1-NGCL13,B型NGCL14
四、执行标准：JB/ZQ4644-1997
五、基本结构组成：内齿圈，外齿圈，制动轮，铰制孔螺栓，压盖，螺栓，垫圈，螺母，O型圈，密封圈
六、鼓形齿式联轴器轴孔和键槽型式及尺寸按GB/T3852的规定，其键槽型式有A、B、B1、C型，轴孔组成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、产品特性：鼓形齿联轴器可允许较大的角位移，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态，并具有刹车制动作用。
八、该NGCL型带制动轮鼓形齿式联轴器基本参数尺寸如下：
型号大小：NGCL1-NGCL14
公称转矩Tn：355-100000N.m
许用转速n：4000-1050r/min
轴孔直径d：20-250mm
轴孔长度L：62-410mm
联轴器外径D：103-462mm
制动轮直径：160-800mm
制动轮宽度：68-335mm
转动惯量I：0.07-105.9kg.㎡
重量范围：8-850Kg
九、友情提示：NGCLZ型带制动轮鼓型齿联轴器其结构与NGCL相似，不同的是:NGCL型为双齿制动轮，NGCLZ型为半齿（也就是说一边为内齿圈和外齿圈，一边不带齿）
十、订货举例说明：
NGCL6型带制动轮鼓型齿式联轴器
主动端：J1型轴孔、A型键槽，轴孔直径56mm、轴孔长度84mm
从动端：Y型轴孔、A型键槽，轴孔直径85mm、轴孔长度172mm
即WGP5-J1A56×84/YA85×172 制动轮直径250mm
该鼓型齿式联轴器图纸及规格参数可点击该地址进入：http://www.lianzhouqiwang.com/index.php/list/14
