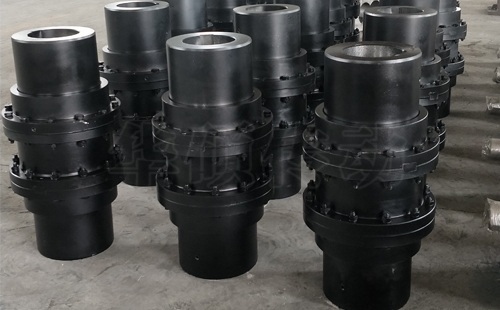

鼓型齿式联轴器型号种类比较多，市场常见的除了前面介绍的几种，今天还给大家介绍的一个WG系列鼓型齿式联轴器，该系列里普通型，带制动盘，带制动轮，带加长轴最为常见，同样属于无弹性元件挠性联轴器一类。
一、产品简述：该传动件同样适用于其他鼓型齿式联轴器结构，由齿数相同的内外齿圈组成，并通过铰制孔螺栓联接然后联接两个设备轴系传动转矩和运动。
二、产品型号：
WG型鼓形齿式联轴器JB/ZQ4186-97具体型号
WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24
WGZ型带制动轮鼓形齿式联轴器JB/T7003-93具体型号
WGZ1、WGZ2、WGZ3、WGZ4、WGZ5、WGZ6、WGZ7、WGZ8、WGZ9、WGZ10、WGZ11、WGZ12、WGZ13、WGZ14
WGP型带制动盘鼓形齿式联轴器JB/T7001-93具体型号
WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14
WGT型接中间套鼓形齿式联轴器JB/T7004-93具体型号
WGT1、WGT2、WGT3、WGT4、WGT5、WGT6、WGT7、WGT8、WGT9、WGT10、WGT11、WGT12、WGT13、WGT14、WGT15、WGT16、WGT17、WGT18、WGT19、WGT20、WGT21、WGT22、WGT23、WGT24
WGC型垂直安装鼓形齿式联轴器JB/T7002-93具体型号
WGC1、WGC2、WGC3、WGC4、WGC5、WGC6、WGC7、WGC8、WGC9、WGC10、WGC11、WGC12、WGC13、WGC14
三、产品型式：大家可以从具体产品型号里确定了，市场采购居多的就这五种。其型式统一有I型和II型。这个需要从产品规格参数里找区别。下面有引导大家进入该系列产品的图纸规格参数表页面的。
四、执行标准：JB/ZQ4186-97（WG）JB/T7002-93（WGC）JB/T7004-93（WGT型，WGP型）
五、基本结构组成：内齿圈，外齿圈，铰制孔螺栓，压盖，螺栓，垫圈，螺母，O型圈，密封圈（WGP型号带制动盘）,（WGZ型号带制动轮），（WGT型号带加长轴）
六、鼓形齿式联轴器轴孔和键槽型式及尺寸按GB/T3852的规定，其键槽型式有A、B、B1、C型，轴孔组成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、产品特性：WG系列产品满足了市场需要，即可改进刹车制动的（不论是制动轮还是制动盘式的）也可以满足长距离联接（WGT型）还有垂直安装（WGC型）
八、工作温度：-20~100℃，扭矩范围：800-180000N.m（具体选型，具体参考）
九：技术要求：该鼓型齿联轴器技术要求按JB/T8854.2-2001规定，其联轴器润滑脂用量按标准规格执行。
该鼓型齿式联轴器图纸及规格参数可点击该地址进入：http://www.lianzhouqiwang.com/index.php/list/8/page/2
