鼓型齿式联轴器属于无弹性元件挠性联轴器，其常见类型有前面提到的直齿式联轴器，带刹车盘鼓形齿联轴器，带制动轮鼓形齿联轴器，接加长轴鼓形齿联轴器以及最早介绍的尼龙内齿圈齿式联轴器。

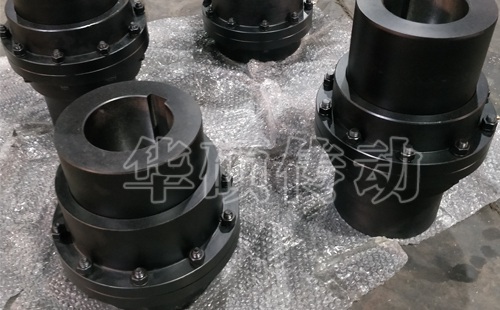

昨天给大家介绍的是GICL型（宽齿）挠性联轴器，今天给大家介绍的是GIICL型（窄齿）鼓形齿式联轴器。
一、产品简介：GIICL型（GIICLZ型）鼓形齿式联轴器齿间距小，允许相对径向位移小，由齿数相同的两个内外齿圈组成。
二、产品特点：内齿圈相对GICL型较窄，结构紧凑，同样因其齿部位弧形起到对轴偏移补偿作用。鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。
三、产品型式：GIICL型，GIICLZ型（半联轴器）
四、产品优越性：
鼓形齿联轴器具有小型、传递扭矩大，吸收联接误差能力强，并具有优良的耐久性等优点，是中型和重型机械中 最常见的联接两传动轴的部件。鼓形齿啮合齿面经渗碳淬火处理后，承载能力高；鼓形齿的主要失效形式是磨损，采用强制稀油润滑后，齿面磨损大幅度降低。
五、基本结构：内齿圈，外齿圈，铰制孔螺栓，压盖，螺栓，垫圈，螺母，O型圈（GIICLZ型带半联轴器）
六、鼓形齿式联轴器轴孔和键槽型式及尺寸按GB/T3852的规定，其键槽型式有A、B、B1、C型，轴孔组成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、产品类型：A型（GIICL1-GIICL13），B型（GIICL14-GIICL25）
八、技术要求：该传动件技术要求按JB/T8854.2-2001规定，其联轴器润滑脂用量按标准规格执行。
九、产品型号：
GIICL型鼓形齿式联轴器JB/T8854.2-99具体型号
GⅡCL1、GⅡCL2、GⅡCL3、GⅡCL4、GⅡCL5、GⅡCL6、GⅡCL7、GⅡCL8、GⅡCL9、GⅡCL10、GⅡCL11、GⅡCL12、GⅡCL13、GⅡCL14、GⅡCL15、GⅡCL16、GⅡCL17、GⅡCL18、GⅡCL19、GⅡCL20、GⅡCL21、GⅡCL22、GⅡCL23、GⅡCL24、GⅡCL25
GIICLZ型接中间轴鼓形齿式联轴器JB/T8854.2-99具体型号
GⅡCLZ1、GⅡCLZ2、GⅡCLZ3、GⅡCLZ4、GⅡCLZ5、GⅡCLZ6、 GⅡCLZ7、GⅡCLZ8、GⅡCLZ9、GⅡCLZ10、GⅡCLZ11、GⅡCLZ12、 GⅡCLZ13、GⅡCLZ14、GⅡCLZ15、GⅡCLZ16、GⅡCLZ17、GⅡCLZ18、 GⅡCLZ19、GⅡCLZ20、GⅡCLZ21、GⅡCLZ22、 GⅡCLZ23、GⅡCLZ24、GⅡCLZ25
十、适用环境：鼓型齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
该鼓型齿式联轴器图纸及规格参数可点击该地址进入：http://www.lianzhouqiwang.com/tz/9-67-2.html
