JMIJ型接中间轴型弹性膜片联轴器图纸

JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸（JB/T9147-99）/mmJMIJ型接中间轴型膜片联轴器基本参数和主要尺寸（JB/T9147-99）/mm···

我要询价

产品详情：

JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸（JB/T9147-99）/mm

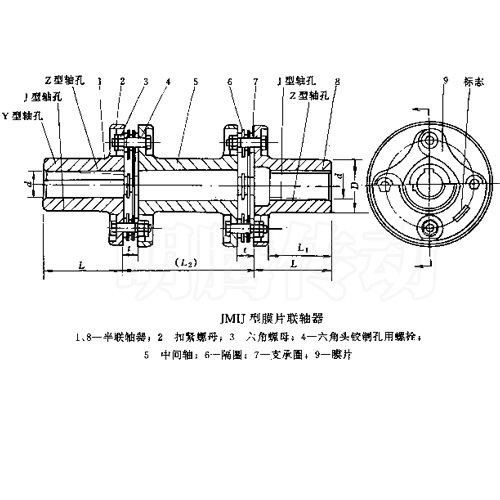

JMIJ型接中间轴弹性膜片联轴器图纸

JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸（JB/T9147-99）/mm

型号	公称转矩T_n/ N·m	瞬时最大转矩 T_max /N·m	许用转速[n]/ r·min^-1	轴孔直径 d（H7）	轴孔长度				D	t	L₂	转动惯量I/ kg·m² ≈	质量 m/kg ≈
					Y型	J、J₁、Z、 Z₁型		L_推荐
					L	L	L₁
JMIJ1	25	80	6000	14	32	—	J₁型为27 Z₁型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	—	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	—	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	—	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	—	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	—	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56		—
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56		—
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142	—	107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	—	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	—	167
JMIJ12	6300	12500	1600	90、95	172	—	132	120	340	23	300	1.4109	152
				100、110、120、125	212		167

注：1.轴孔和键槽型式及尺寸应符合GB3852的规定，轴孔型式及长度L，L₁可根据需要选取。

2.表中L₂按要求也可与制造厂家另行商定。

3.各规格的轮毂直径不小于规格中最大轴孔直径的1.6倍。
