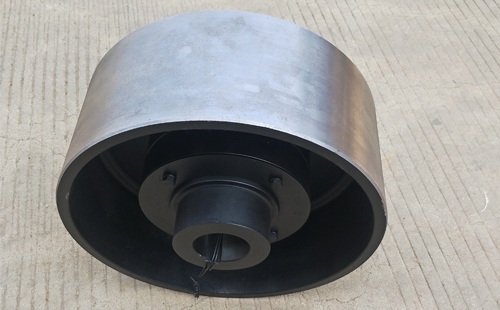

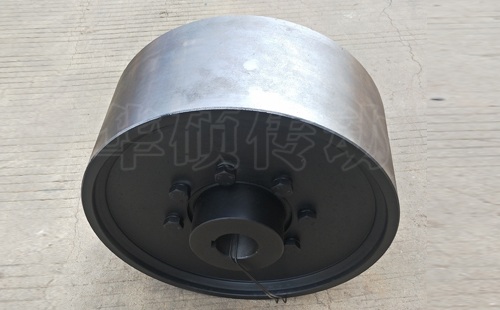

LXZ型带制动轮弹性柱销联轴器（GB5014-2003）
●带制动轮弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按 标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
●LXZ型带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆 换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
●本联轴器已列为 标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
LXZ型带制动轮弹性柱销联轴器《GB5014-85》
型号大小：LXZ1-LXZ15
公称转矩Tn：315-25000N.m
许用转速n：5600-710r/min
轴孔直径d：25-180mm
轴孔长度L：60-302mm
制动轮直径：200-800，宽度：85-335mm
联轴器外径D：120-480mm
间隙S：2.5
重量范围：11-504Kg
