WGZ型带制动轮鼓形齿式联轴器适用于与闸瓦式制动器配套的场合。鼓型齿式联轴器

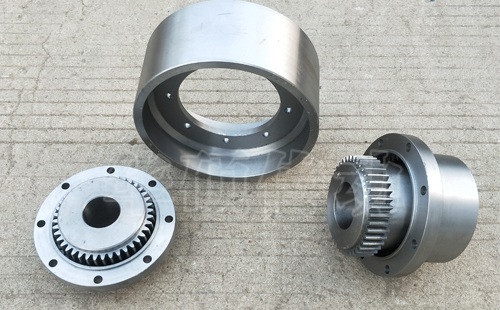

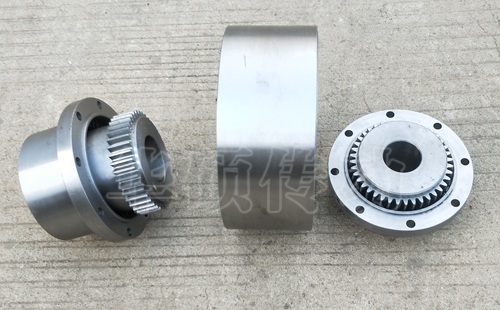

WGZ型带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸 缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许 较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
WGZ带制动轮鼓形齿式联轴器JB/T7003-93型号
WGZ1、WGZ2、WGZ3、WGZ4、WGZ5、WGZ6、WGZ7、WGZ8、WGZ9、WGZ10、WGZ11、WGZ12、WGZ13、WGZ14
制动轮的主要尺寸、质量和转动惯量/mm
制动轮 直径D0 | T | k | 质量m /kg | 转动惯量 I/kg·m2 | 制动轮 直径D0 | T | k | 质量m /kg | 转动惯量 I/kg·m2 |
160 | 70 | 6 | 2.83 | 0.014 | 500 | 210 | 18 | 56.3 | 3.07 |
200 | 85 | 8 | 5.2 | 0.043 | 630 | 265 | 22 | 101.3 | 8.55 |
250 | 105 | 10 | 10.1 | 0.128 | 710 | 300 | 22 | 145.8 | 15.52 |
315 | 135 | 12 | 17.2 | 0.354 | 800 | 340 | 26 | 203 | 26.76 |
400 | 170 | 14 | 33.4 | 1.11 |
WGZ型鼓形齿式联轴器参数尺寸
型号大小：WGZ1-WGZ14
公称转矩Tn：710-160000N.m
许用转速n：4000-1500r/min
轴孔直径d：40-260mm
轴孔长度L：84-410mm
制动轮直径：160-800mm
联轴器外径D：122-412mm
转动惯量I：0.0078-17.48kg.㎡
重量：5.62-523Kg
