LX型星形弹性联轴器

星形弹性联轴器标准JB/T10466-2004,本标准规定了LX型,LXD型,LXS型,LXZ型,LXP型,LXT型,LXJ型,LXQ型星形弹性联轴器的型式,基···
我要询价

产品详情:

星形弹性联轴器标准JB/T10466-2004,本标准规定了LX型,LXD型,LXS型,LXZ型,LXP型,LXT型,LXJ型,LXQ型星形弹性联轴器的型式,基本参数,主要尺寸,技术要求,试验方法,检验规则,标志,包装及贮存。
星形弹性联轴器适用于连接两同轴传动轴系的联轴器,并具有一定补偿两轴相对偏移和减振性能。
星形弹性联轴器基本性能参数:以LX型为例
型号大小LX1-LX16
公称转矩:20-25000N.m
轴孔直径范围:6-180mm
轴孔长度范围:18-302mm
联轴器最大外径:40-420mm
弹性体星形垫厚度:12-64mm
以上参数范围为机械标准范围,也可以根据客户需求制造。
星形弹性联轴器主要两件材料
半联轴器,中间轴,连接法兰:45#钢,ZG310-570
中间轴套:35#,ZG270-570
制动盘,制动轮:45#钢,ZG310-570
弹性体:聚氨酯
联轴器应根据使用要求和工作条件进行选用,联轴器允许正反转。星形弹性联轴器主从动端的轴孔型式和尺寸在同一规格中除Z1/Z1组合型式外,其余可以任意组合。
多数情况下,每一型号的联轴器适用的轴径均有一个范围。标准中已给出轴径,或者给出适用直径的尺寸系列,被联接的两轴应在此范围之内。一般情况下,被联接的两轴的直径是不同的,两个轴端的形状也可能不同。根据载荷大小和性质及两轴的同心条件共同选择,两半联轴器的孔径应满足主、从动轴的要求,孔径可一样,也可不一样,长度可一样,也可不一样,因电动机转速较高,为减小起动载荷,缓和冲击,选用具有较小转动惯量和具有弹性的联轴器。

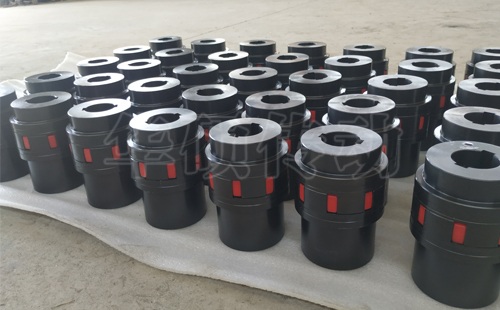

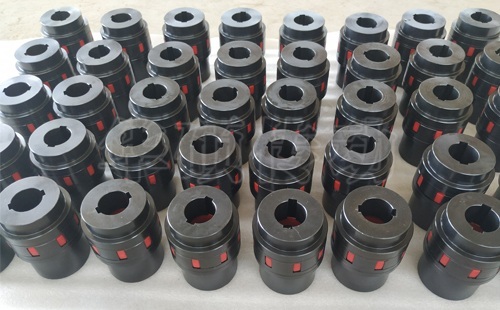

LX型星形弹性联轴器LX型星型弹性联轴器
